MessagePublié : 22 déc. 2005, 13:37
Hors-ligne
John Master
Avatar de l’utilisateur

Inscription : 03 janv. 2004, 00:57
Messages : 18346
Localisation : Toulouse
Petit tuto en photo qui explique étape par étape comment démonter une Astro City afin de la faire passer par une porte trop petite pour elle.

Avant de vous lancer, assurez vous d'avoir une visseuse électrique (obligatoire) et les bons enbouts.

Devisser les 5 vis arrières de tenue superieure du cache

Ouvrir le pannel et devisser les 3 vis de tenue inferieure du cache

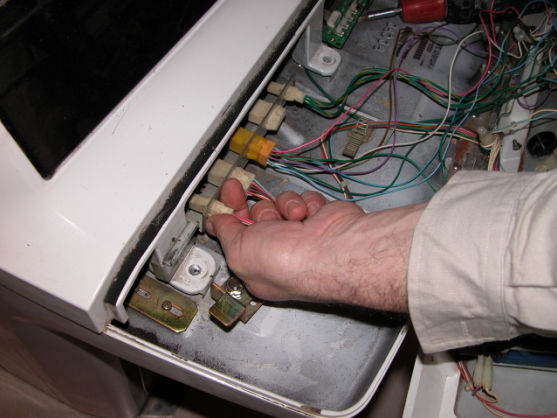

Déconnecter le connecteur le plus à gauche sous le pannel (haut parleur)

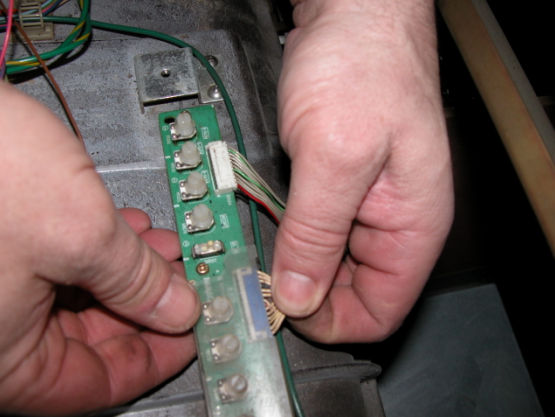

Déconnecter les 2 cables en nappe (réglage vidéo)

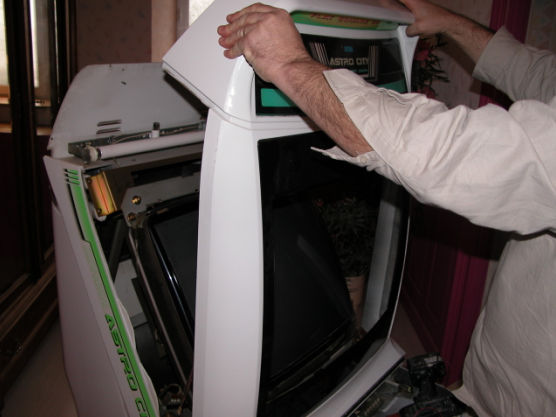

Retirer le cache

--- édit 2018: ce tuto est vieux --
Je vous conseille aujourd'hui de retirer l'écran après avoir retiré le cache, ce que je ne fais pas dans ce tuto qui date de 2005.
J'ai appris avec le temps qu'il est plus facile de démonter une astro avec l'écran de 50kg en moins.
Si vous souhaitez le faire, retirer l'écran avant de passer à la suite.
-----

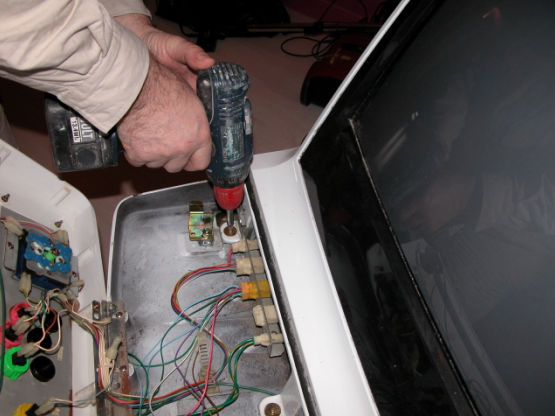

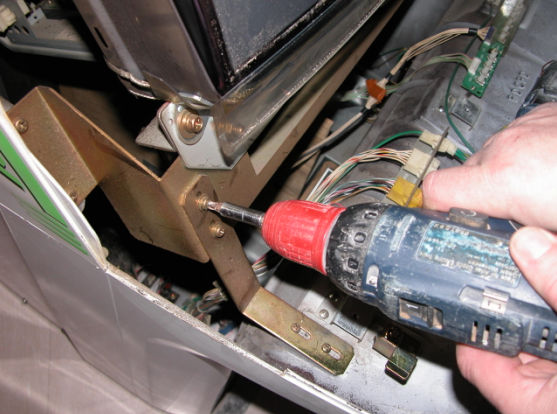

Dévisser les 4 vis sur les équerres sous le pannel

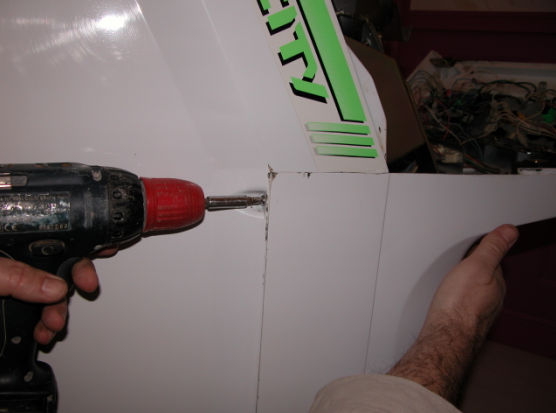

Dévisser les 3 vis latérales d'assemblage des tôles. Attention, utiliser un embout parfaitement adapté aux vis et de bonne qualité. Ne pas rater son coup sous peine de grosse galère. Les vis peuvent être très dures à enlever, c'est le passage le plus chaud.
Le faire des 2 cotés, 6 vis en tout.

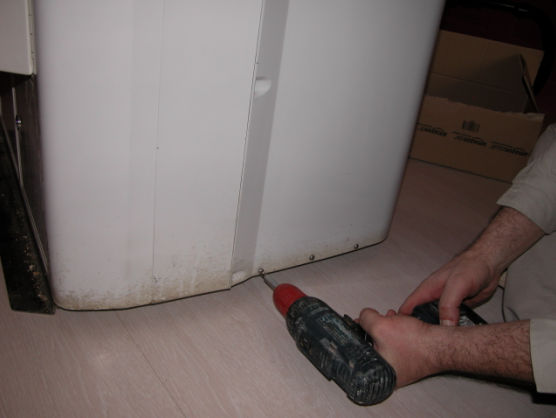

Dévisser les 3 vis à la base sur le coté droit et 3 vis à la base sur le coté gauche. C'est moins dur que les vis latérales, mais il faut vraiment faire attention de ne pas déraper.

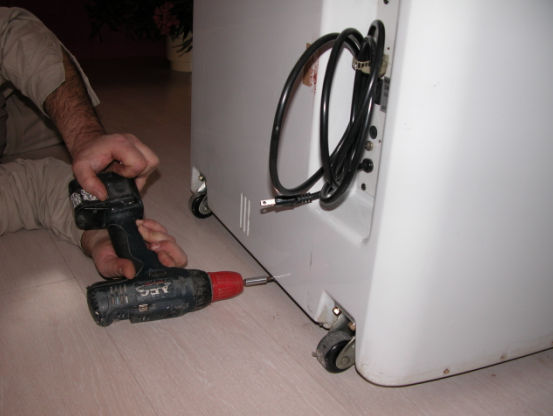

Dévisser les 4 vis arrière


Une fois tout dévissé, ou avant de devisser, il faut déconnecter la connectique interne qui relie les deux parties:
-1 connecteur carré sur le chassis a gauche de l'écran
- 1 connecteur sur cable (tube fluoréscent)
- 2 cables alim: un connecteur sur cable (terres) et un sur le bloc alim.

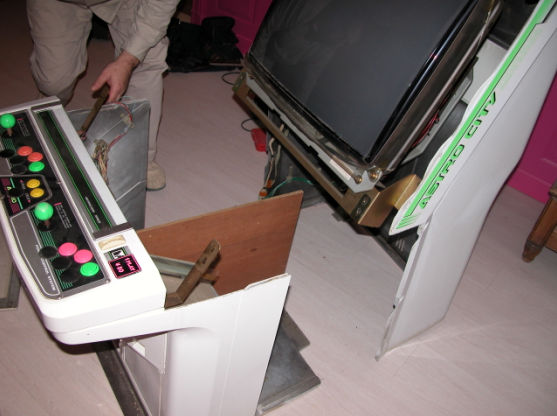

Et on sépare les deux parties.


Et on fait passer par la porte.

Pour remonter, c'est pareil mais à l'envers ^-^


Dernière modification par Wovou le 22 déc. 2005, 14:04, modifié 2 fois.

Haut

 Sujet du message :
MessagePublié : 22 déc. 2005, 13:53
Hors-ligne
HBK is god
Avatar de l’utilisateur

Inscription : 03 janv. 2004, 03:24
Messages : 35898
Localisation : Toulouse
tain elle tiens la borne sans le panel et tt. Par contre Wovou t'es un payday tu devisses a la visseuse electrique ;D

Pi on reconnait bien que c'est pas toi vu que le mec a pas le mm pull sur la 1er foto et les suivantes.

IMPOSTEUR !


Nan mais sinon fo kon fasse un dossier matos. On foutra ca et mon tuto sur la retap d'ecran (le jour ou je me serai sorti les doigts du cul)

_________________


Haut

 Sujet du message :
MessagePublié : 22 déc. 2005, 14:03
Hors-ligne
John Master
Avatar de l’utilisateur

Inscription : 03 janv. 2004, 00:57
Messages : 18346
Localisation : Toulouse
On l'a fait à deux, mon pere et moi.

Y'a obligation d'utiliser la visseuse électrique, à la main c'est impossible de dévisser les vis sur les coté, beaucoup trop dures !! Déja qu'à la visseuse électrique il faut forcer...


Haut

 Sujet du message :
MessagePublié : 22 déc. 2005, 15:16
Hors-ligne
stick de plomb

Inscription : 21 juil. 2004, 11:13
Messages : 68
pas besoin de visseuse il suffit d'avoir un bon cruciforme avec un six pans dessus .un coup de degripoil avant et ça roule :?


Haut

 Sujet du message :
MessagePublié : 22 déc. 2005, 15:19
Hors-ligne
John Master
Avatar de l’utilisateur

Inscription : 03 janv. 2004, 00:57
Messages : 18346
Localisation : Toulouse
Ouai ben je te laisse faire les vis sur les cotés au cruciforme ^^;


Haut

 Sujet du message :
MessagePublié : 22 déc. 2005, 15:56
Hors-ligne
stick de plomb

Inscription : 21 juil. 2004, 11:13
Messages : 68
oh lala chochotte :D


Haut

 Sujet du message :
MessagePublié : 22 déc. 2005, 16:06
Hors-ligne
stick de platine
Avatar de l’utilisateur

Inscription : 06 oct. 2005, 18:47
Messages : 2573
Localisation : brigade sos
tout ça pour nous montrer sa astrocity,le ... :evil:

_________________


Haut

 Sujet du message :
MessagePublié : 22 déc. 2005, 17:32
Hors-ligne
stick de zinc
Avatar de l’utilisateur

Inscription : 12 mai 2005, 22:36
Messages : 413
Localisation : Crézac
non c'est pour montrer "SES" astrocity ;)

_________________
<iframe src="http://gamercard.xbox.com/NeoMkL.card" scrolling="no" frameBorder="0" height="95" width="204"></iframe>
Mes ventes c'est bon mangez-en ;p
viewtopic.php?t=12850&start=0&postdays= ... highlight=


Haut

 Sujet du message :
MessagePublié : 23 déc. 2005, 03:09
Hors-ligne
stick de platine
Avatar de l’utilisateur

Inscription : 31 mai 2004, 00:02
Messages : 2383
Localisation : Paris
Bah en tout cas c est bien pratique ce tuto', CIMER :D

_________________
Que c'est bon d'etre libre et riche ! Surtout quand on est coupable...


Haut

 Sujet du message :
MessagePublié : 20 sept. 2006, 13:51
Hors-ligne
avatar maker
Avatar de l’utilisateur

Inscription : 10 oct. 2004, 16:05
Messages : 4520
keuf ... keuf ..

tain il a raison wovou elles sont mega balleze à enlever les vis de la base :gris:


/me part acheter une visseuse electrique... :oops:


Dernière modification par Nicoss le 24 sept. 2006, 21:21, modifié 1 fois.

Haut

 Sujet du message :
MessagePublié : 20 sept. 2006, 14:09
Hors-ligne
stick de platine
Avatar de l’utilisateur

Inscription : 03 janv. 2004, 23:25
Messages : 2132
Localisation : Yvelines
Nicoss, y a pas moyen de faire passer ta borne par une fenêtre, ça serait plus facile, non?

_________________
PSN ID: The_Ant_79

Collection de Jeux Vidéos, Myth Cloth, Figurine, Fiche Bricolage (Minigun)
SO MANY GAMES, SO LITTLE TIME!


Haut

 Sujet du message :
MessagePublié : 20 sept. 2006, 14:59
En ligne
Life is life
Avatar de l’utilisateur

Inscription : 06 juin 2005, 22:04
Messages : 8638
Localisation : Paris 13eme
Citation :
keuf ... keuf ..

tain il a raison wovou elles sont mega balleze à enlever les visses de la base :gris:


/me part acheter une visseuse electrique... :oops:
Beuh, vous avez des petits bras messieurs :lol:
pense au dégrippant, peut etre que ca peut aider...


Haut

 Sujet du message :
MessagePublié : 20 sept. 2006, 19:51
Hors-ligne
avatar maker
Avatar de l’utilisateur

Inscription : 10 oct. 2004, 16:05
Messages : 4520
Citation :
Nicoss, y a pas moyen de faire passer ta borne par une fenêtre, ça serait plus facile, non?
ben tout simplement parce que je peux pas :cry:


Haut

 Sujet du message :
MessagePublié : 20 sept. 2006, 23:00
Hors-ligne
stick d'argent
Avatar de l’utilisateur

Inscription : 14 mars 2004, 12:12
Messages : 653
Localisation : Singapour
Ah ah moi aussi j'en ai chié avec ces vis.

Mais le pire c'est une des vis des equerres (6e photo) qui a pris trois fois plus de temps que tout le reste : dégrippant + limage des cotés de la vis pour pouvoir la finir a la pince => je vous raconte pas les courbatures dans les bras le lendemain.
Et pas seulement pour avoir bourriné sur les sticks et les boutons de la borne une fois installée ;)

_________________
Ma petite boutique des merveilles


Haut

 Sujet du message :
MessagePublié : 22 sept. 2006, 23:38
Hors-ligne
avatar maker
Avatar de l’utilisateur

Inscription : 10 oct. 2004, 16:05
Messages : 4520

enfinnnnnnnn !!!!!!!!!!!!

jy ai passé 2 jours :twisted:


Haut

 Sujet du message :
MessagePublié : 23 sept. 2006, 01:06
Hors-ligne
stick de rhodium

Inscription : 09 janv. 2004, 20:17
Messages : 3872
Localisation : Paris now
L'écran a l'air terrible de cet astro, il est flat ?

_________________


Haut

 Sujet du message :
MessagePublié : 23 sept. 2006, 16:52
Hors-ligne
avatar maker
Avatar de l’utilisateur

Inscription : 10 oct. 2004, 16:05
Messages : 4520
non c le standart ryo


Haut

 Sujet du message :
MessagePublié : 23 sept. 2006, 23:51
Hors-ligne
avatar maker
Avatar de l’utilisateur

Inscription : 10 oct. 2004, 16:05
Messages : 4520

apres un petit nettoyage la voila remonté 8)


Haut

 Sujet du message :
MessagePublié : 24 sept. 2006, 11:04
Hors-ligne
stick de rhodium
Avatar de l’utilisateur

Inscription : 15 août 2006, 15:44
Messages : 4814
Localisation : vitry 94
Apres la poubelle il se sert d'une tour d'ordi comme bancs quels bon en avant dans l'echelle sociale et tres rapide si sa continu comme sa dans trois moi il y joueras assis dans un siege en cuir de crocodile ;) mdr

Elle est belle ta borne nicoss :boire:


Haut

 Sujet du message :
MessagePublié : 24 sept. 2006, 11:14
Hors-ligne
avatar maker
Avatar de l’utilisateur

Inscription : 10 oct. 2004, 16:05
Messages : 4520
merci negate 8)

oui il faut que je me trouve un banc :lol:

mon vieux mac c pas la classe :wink:


Haut

 Sujet du message :
MessagePublié : 25 sept. 2006, 03:43
Hors-ligne
stick de plastique
Avatar de l’utilisateur

Inscription : 09 sept. 2006, 13:59
Messages : 20
Juste pour info, ca mesure combien une astro city ? ( long large profondeur)

Merci d'avance


Haut

 Sujet du message :
MessagePublié : 25 sept. 2006, 09:58
Hors-ligne
avatar maker
Avatar de l’utilisateur

Inscription : 10 oct. 2004, 16:05
Messages : 4520
donc
145 de hauteur

91 de profondeur

et 76 de largeur

voila en cm biensur

:wink:


Haut

 Sujet du message :
MessagePublié : 25 sept. 2006, 14:03
Hors-ligne
stick de plastique
Avatar de l’utilisateur

Inscription : 09 sept. 2006, 13:59
Messages : 20
Okay ! merci beaucoup ! ( pour la petite histoire je suis en train de realiser des plans pour faire une genre d'astro city mais en bois massif ^^parce que ma femme voudra jamais un gros truc blanc dans le salon ^^)


Haut

 Sujet du message :
MessagePublié : 25 sept. 2006, 18:22
Hors-ligne
stick d'argent
Avatar de l’utilisateur

Inscription : 12 nov. 2004, 01:59
Messages : 574
Localisation : lyon
elle ressemble a s'y méprendre a celle de néoCPS2... :?: :arrow:

_________________
CCDI member
trouvé border down DC
=)


Haut

 Sujet du message :
MessagePublié : 28 sept. 2006, 17:01
Hors-ligne
John Master
Avatar de l’utilisateur

Inscription : 03 janv. 2004, 00:57
Messages : 18346
Localisation : Toulouse
Citation :
tain il a raison wovou elles sont mega balleze à enlever les vis de la base :gris:
Bien sur qu'elles sont dures, hyper dures meme. C'est pour ca que ca me fait rire les gars qui disent qu'on peut les dévisser avec un simple cruciforme ^^;
Mon pere qui a été champion d'haltérophilie dans sa jeunesse n'y est pas arrivé :lol: enfin ptet avec du dégripant & co on aurait surement pu, m'enfin quelle galere ca aurait été...
Et en plus avec un cruciforme on risque de se rater et de niquer les vis, et là ca peut être la grosse galere apres pour les retirer (faut usiner..).

Visseuse électrique powwaaa
