Help Convert MVS Ironclad

[Morzana]

Quelques soucis avec la convert d'Ironclad

Voici les CRC des eproms burnées

PROGTOP
220-p1.p1 62a942c6
220-v1.v1 8f30a215

CHA256
220-c1.c1 9aa2b7dc
220-c2.c2 8a2ad708
220-c3.c3 d67fb15a
220-c4.c4 e73ea38b
220-s1.s1 372fe217
220-m1.m1 3a08bb63

Il semble que les problème viennent souvent du choix de P1

Ici pas de problème de sprites noirs lors des bombes
Image sombre si bios euro / Luminosité normal bios Jap-US

J'ai des plantages du son aléatoire au début du jeu

Si quelqu'un a le set correct Les liens trouvés pour le P1 fixé sont morts

Les jumpers sont à priori ok

PROGTOP

J11 open
J12 open
J13 close

J14 open
J15 open
J16 close
J17 close

J3 open
J4 open
J5 open

J1 close
J2 open
J6 open
J7 open
J8 open
J9 close
J10 open

R1 472
R2 /
R3 221
R4 221

CHA256

J5 open
J6 open
J7 open
J8 open
J9 close
J10 close

J1 open
J2 close
J3 close
J4 open

J11 close
J12 close
J13 open
J14 open

R1 /
R2 /
R3 /
R4 /

[Morzana]

Test du jour avec la rom P1 CRC 65849961, le jeu ne boot plus

[ryo_sakazaki]

Slt, Morzana.

Déjà pour les eproms des musiques, il y a 2 eproms M27C160 (donc de 2Mo) et sur ton détail je n'en vois qu'une (220-v1.v1 8f30a215) ?

Je peux te donner ce soir les CRC des roms que j'ai quand je fais des converts de ce titre.

Indique moi le modèle de chaque eprom que tu as utilisé pour chaque rom qu'on vérifie ensemble.

[Morzana]

Déjà pour les eproms des musiques, il y a 2 eproms M27C160 (donc de 2Mo) et sur ton détail je n'en vois qu'une (220-v1.v1 8f30a215) ?

CRC de la rom initiale de 4Mo scindée en deux
1ere partie en V1
2eme partie en V2

Je peux te donner ce soir les CRC des roms que j'ai quand je fais des converts de ce titre.
Indique moi le modèle de chaque eprom que tu as utilisé pour chaque rom qu'on vérifie ensemble.

P1 27C160
V1 27C160
V2 27C160
C1 27C322
C2 27C322
C3 27C322
C4 27C322
M1 27C010
S1 27C1000

Tout en ST 100ms sauf M1 (AMD 120ms) et S1 (ST 120ms)
Merci

[ryo_sakazaki]

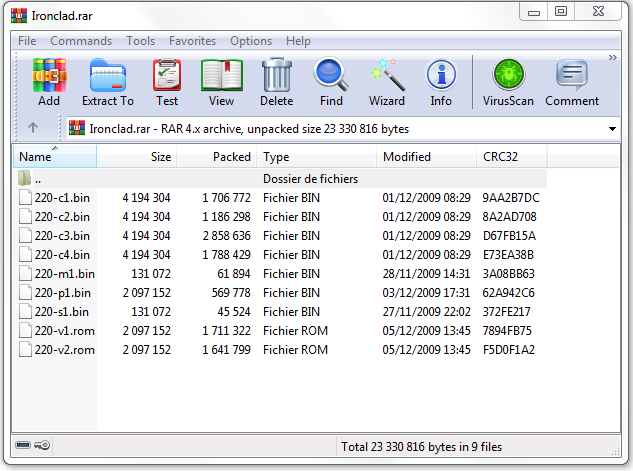

Voici les CRC de mon archive de Ironclad.



Ta Progtop de sacrifice elle vient de quelle jeu à la base ?

Est ce que tu as bien la bascule LS08 d'installé d'origine ?

hosting pict

[Morzana]

Pour les ROMs V c'est bon aussi
V1(V1.1) 7894fb75
V2(V1.2) f5d0f1a2

Oui le 74LS08 est bien présent

Les cartes viennent d'un boot de Puzzle Bobble
Je fais qu'avec des boot, c'est dingue de voir qu'ils ont pu utiliser un peu toutes les versions des PROG & CHA pour du Puzzle Bobble / Puzzle de Pon et sacrifier par la même une quantité de bon jeu (maskroms encore présentes) ...

J'ai tout bon, on dirai niveau rom
Possible un problème de chip PCM / ZMC pourtant le Bobble fonctionnait nickel

[ryo_sakazaki]

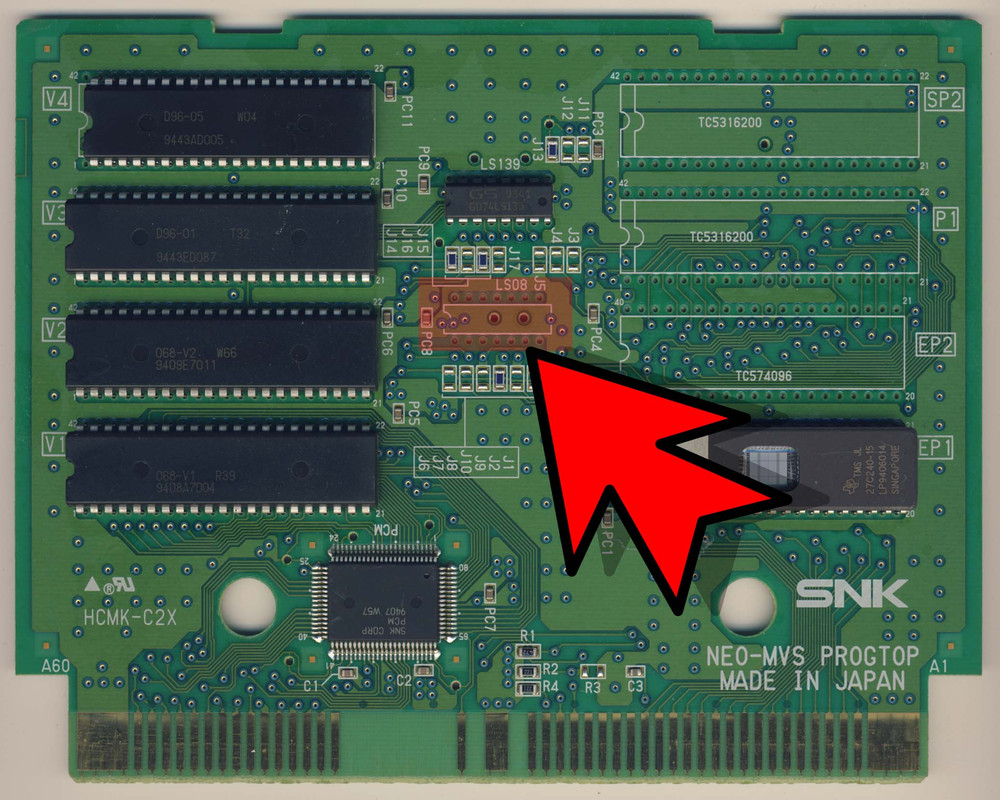

Le LS08 c'est toi qui l'a ajouté ? Car d'origine il n'y ai pas sur une PROGTOP de Puzzle Bobble.

[Bruno71]

Bonjour les passionnés
Je rebondis sur ce post à propos du 74ls08
Il est absent sur certaines puzzle bubble par manque de P1 je pense.
Mais ses sorties semblent isolées sur le pcb quand on en place un.
Auriez vous des infos ou plan de câblage à ce sujet.
Je suis en train de faire le homebrew qui génère des mires de tests et je galère sur le paramétrage des jumpers.
Déjà que le splittage puis la prog des bank est une source d’erreur.
27c1001 m1 et s1
27c160 pour c1 c2 v1 v2 p1
Pas évident que tout aille du premier coup.

Merci à vous

[Rom1]

Bonjour les passionnés
Je rebondis sur ce post à propos du 74ls08
Il est absent sur certaines puzzle bubble par manque de P1 je pense.
Mais ses sorties semblent isolées sur le pcb quand on en place un.
Auriez vous des infos ou plan de câblage à ce sujet.
Je suis en train de faire le homebrew qui génère des mires de tests et je galère sur le paramétrage des jumpers.
Déjà que le splittage puis la prog des bank est une source d’erreur.
27c1001 m1 et s1
27c160 pour c1 c2 v1 v2 p1
Pas évident que tout aille du premier coup.

Merci à vous

Tu peux t'inspirer de la PROGBK1: https://wiki.neogeodev.org/index.php?title=PROGBK1

Pour une progtop, met un jumper sur J1,J9,J13,J16,J17
Restent vides: J2,J3,J4,J5,J6,J7,J8,J10,J11,J12,J14,J15

[Bruno71]

Merci pour la réponse rapide.
De mémoire j’ai déjà ça en jmp je crois bien....
Je vais vérifier cela...

Pour le 74ls08 , utile ou non du coup ?
Perso il me semble que ses sorties sont isolées sur pcb
