Bon je vais me poubeliser dès que qq'un m'aura filé un coup de main, mais là je suis en train devenir fou !
Je suis en train de finaliser l'installation d'une nouvelle prise pour ma VMC, mais impossible d'arriver à ne pas tout faire sauter si je veux avoir les deux vitesses.

En effet il y a un bouton marche/arrêt et un bouton vitesse lente/vitesse rapide.

Sur les photos ci-dessous, à droite c'est marche/arrêt et à gauche les deux vitesses.
Le montage ci-dessous ne fait pas tout sauter, mais je n'ai qu'une seule vitesse qui s'enclenche (la forte).
Impossible d'arriver à comprendre comment fonctionne cette pu***n de conn***e de fille de pu*e de salop* de merde de vmc.

Si qq'un (un électricien) pouvait m'aider il me sauverait ma journée (3 heures que je fais sauter les plombs chez moi ...)

[razor bois]

http://www.systemed.fr/Forum/forum_post ... =1734&PN=1

si ça peus t'aider

[s3phy]

Putain du fil vert/jaune sur un interrupteur D:

Bon, t'as quoi comme fils niveau arrivée de courant, et quoi comme fils au niveau de la VMC ?

Si j'ai pas oublié mes cours de BEP, au niveau de la VMC tu dois avoir 4 bornes/fils : une terre (pas forcément, mais peut être, couleur standardisée vert/jaune, nom standardisé PE) , un neutre (couleur standardisée bleu, nom standardisé N), une borne/un fil vitesse lente et une borne/un fil vitesse rapide ; noms standardisés L (on voit aussi parfois la lettre P - vu que y'en a deux, tu risque tomber sur L1 et L2 par exemple). Ces deux là peuvent être de n'importe quel couleur.

En gros, tes fils vert/jaunes et bleu ne passent pas du tout à ton interrupteur. Ils vont directement à la VMC. Ton fil de phase d'arrivée électrique va à ton interrupteur marche/arret, de là tu va à ton inverseur vitesse lente/vitesse rapide, et de là, à des deux vitesses sur la VMC.

Je vais te faire un petit schéma

Edit : le petit fil noir en bas sur ton interrupteur c'est toi qui l'as mis ou il était déjà là ? Vu comme il est placé je vois plutôt marche/arrêt à gauche et les vitesses à droite (enfin, vu de l'arrière de l'interrupteur Donc comme sur tes photos quoi)

[razor bois]

Putain du fil vert/jaune sur un interrupteur D:

Bon, t'as quoi comme fils niveau arrivée de courant, et quoi comme fils au niveau de la VMC ?

Si j'ai pas oublié mes cours de BEP, au niveau de la VMC tu dois avoir 4 bornes/fils : une terre (pas forcément, mais peut être, couleur standardisée vert/jaune, nom standardisé PE) , un neutre (couleur standardisée bleu, nom standardisé N), une borne/un fil vitesse lente et une borne/un fil vitesse rapide ; noms standardisés L (on voit aussi parfois la lettre P - vu que y'en a deux, tu risque tomber sur L1 et L2 par exemple). Ces deux là peuvent être de n'importe quel couleur.

En gros, tes fils vert/jaunes et bleu ne passent pas du tout à ton interrupteur. Ils vont directement à la VMC. Ton fil de phase d'arrivée électrique va à ton interrupteur marche/arret, de là tu va à ton inverseur vitesse lente/vitesse rapide, et de là, à des deux vitesses sur la VMC.

Je vais te faire un petit schéma

Edit : le petit fil noir en bas sur ton interrupteur c'est toi qui l'as mis ou il était déjà là ? Vu comme il est placé je vois plutôt marche/arrêt à gauche et les vitesses à droite (enfin, vu de l'arrière de l'interrupteur Donc comme sur tes photos quoi)

comme ça

[s3phy]

Razor bois a été plus rapide que moi

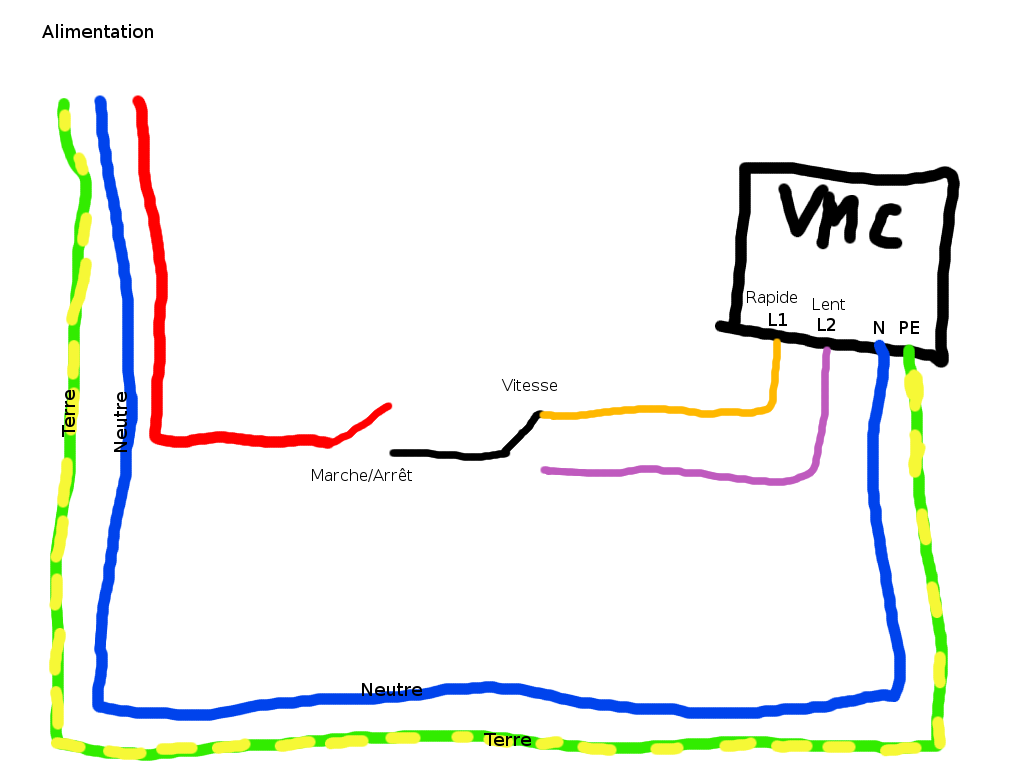

Voilà tout de même mon super schéma de la mort qui tue

Et qui prends en compte l'interrupteur marche/arrêt (non présent sur le schéma de razor bois )

Vais ajouter les couleurs de mon schéma sur un des tes photos en espérant que ça puisse t'aider

Edit : Voilà la photo, utilisant les mêmes couleurs que mon schéma. (oublie tout ton câblage) En réalité, toutes les couleurs autres que Bleu et Vert/Jaunes peuvent être différentes... à toi de voir comment c'est bité. J'ai repéré Vitesses et Marche/Arrêt selon ton premier message, si c'est l'inverse... bah y'as juste à inverser De même pour les vitesses : si lent et rapide sont inversés, t'as juste à inverser les fils mauves et oranges

Edit 2 : tain le pire tout à l'heure je passe devant une agence d'intérim et en voyant une fenêtre entière recouverte d'offres d'emplois pour électriciens, j'me suis dit, au pire des cas si mes études chient j'peux toujours me replier sur l'élec

[leatherface666]

ecoute
tu peux faire une photo de ton interupteur???

car de la c est un double vas et vient !?!


car si tu n a que ca on peux eventuellement bidouiller


donc on divise ton interupteur en 2 partie
celui de droite vu et celui de gauche ( vu de dos de l interupteur!)

donc sur balance une phase en haut la ou il y a P


tu branche un bou de fil sur le 2 ( en bas a gauche ) que tu renvoie sur le P du bas
apres sur ta VMC le fil vitesse lente tu le branche sur le 1 en bas a droie et la vitesse rapide sur la borne 2 en haute a droite
ensuite le neutre et la terre direct a la vmc

donc lorsque tu enclanchera le premier bouton sa balancera le jus pas defaut sur la vitesse lente et lorsque tu appuiera sur le 2eme bouton sa passera en vitesse rapide
!!!
voilou
cordialement
frederic

[leatherface666]

j avais pas lu jusqu au bout
donc pareil que citer precedement mais inverse les boutons
allumage a gauche et vitesse a droite
donc sur le P en bas du bouton tu mets ta PHASE ( normalement MARRON)
tu prend un bout de fil que tu branche entre le 2 ( haut droite ) et le P (millieu HAUT)


ensuite sur les fil de ta vmc
le petite vitesse sur le 1 ( haut gauche ) et la grande vitesse sur le 2 ( bas gauche )

les fils bleu ( NEUTRE ) tu verifie bien 1 BLeu est avec l alimentation secteur et 1 autre bleu vas a la VMC

donc c est 2 bleu tu les colle ensemble sur un domino

la terre ( enfin si c est bien la terre n a rien a foutre ici ...)
elle tu la balance avec la terre de l alimentation


voila
au pire
mon msn
leatherface666@hotmail.com

[Sulf']

Je crois que je ne vais jamais m'en sortir

Donc en fait il n'y a pas de masse... (bizarre je sais...)

Ce que l'on vois à droite de l'image : Le fil bleu foncé et le marron ce sont mes fils d'alimentation (le neutre est bien bleu donc la phase marron ?)
Le petit bout de fil noir il était déjà sur l'interrupteur.

Ensuite vers la VMC partent 3 fils :
Un bleu, un marron et un jaune/vert, mais qui n'est pas une masse je pense car entouré de chaterton gris.

L'alimentation marche arrêt est bien à droite sur la photo.
Je mets une tof du bouton vu de devant.

Tain je n'y comprends vraiment plus rien. Je suis vraiment une quiche en électricité
Je vais essayer le cablage de s3phy en reliant les deux bleus ensemble.

[s3phy]

J'y vois déjà plus clair

Le petit bout de fil noir il était déjà sur l'interrupteur.

Alors il est mal foutu. Ou ils ont inversé le côté marche/arrêt et le côté vitesses. Déplace-le comme sur mon schéma (en haut, reliant la droite et le centre). Laisse les deux fils qui partent vers la VMC à gauche. L'alimentation vient en bas au centre.

Je vais essayer le cablage de s3phy en reliant les deux bleus ensemble.

Tout à fait, ils n'ont rien à faire sur l'interrupteur : tu les enlèves de là et tu mets un domino entre les deux.

(le neutre est bien bleu donc la phase marron ?)

Tout à fait.

Un bleu, un marron et un jaune/vert, mais qui n'est pas une masse je pense car entouré de chaterton gris.

Un «classique» borderline standard : Le cable 3 fils rouge/bleu/vert-jaune et plus courant et moins cher que les autres cables...

Donc en fait il n'y a pas de masse... (bizarre je sais...)

La terre on s'en fout un peu, ça marche très bien sans C'est juste pour un peu plus de sécurité. Ta «masse» du vocabulaire arcade, dans l'électricité domestique, on peut considérer qu'on la dédouble : le neutre pour le fonctionnement du bouzin, la terre pour la sécurité (c'est très simplifié mais dans l'esprit c'est ça... dans certains pays terre et neutre sont même directement connectés (Pas en France))

[WellcooK]

'tain, on ne nous apprend pas ça en école d'ingénieur '

[Sulf']

Vous êtes mes nouveaux héros !
Bon voilà le montage comment il fonctionne.
Par contre le seul problème c'est que la vitesse lente est rapide et inversement...
La vitesse lente c'est la fausse masse.

J'ai essayé d'inverser avec le marron, ca fait toujours vitesse rapide...
J'ai essayé de mettre le petit cable noir en haut, ça ne fonctionne plus...

Bref je pense que j'aurais une inversion dans mes boutons (le lente sera rapide), sauf si qq'un sait comment je peux faire; mais tant pis

Bon reste à sécuriser tout ça '.
En tout cas merci pour tout !

[s3phy]

En fait là, quelle que soit la position de ton interrupteur lent/rapide, t'alimentes toujours le fil vert/jaune : ton fil noir arrive sur la même borne ! Quand tu met en vitesse lente, vu que ton fil marron de la VMC est sur la borne P en haut, le courant part vers les deux fils, et je suis pas sûr que ta VMC aime vraiment ça (bon elle se met à tourner rapidement mais je suis pas sûr qu'elle apprécie d'être alimentée en même temps sur ses deux bornes...)

Regarde bien ma photo. L'alimentation arrive sur la borne "P" en bas, ressort par le fil noir par la borne "2" en haut a droite, continue dans l'inverseur par sa borne "P" en haut et finalement part vers la VMC sur les bornes 1 et 2 à gauche.

Vu l'explication que tu fais de ton cablage actuel, la vitesse lente correspond au fil vert/jaune et la vitesse rapide au fil marron.

(Note tant que j'y suis : c'est quoi cette idée tordue du fabricant de cet interrupteur d'utiliser deux fois les mêmes noms de bornes...)

[Sulf']

UP du jour !

Dis donc les électriciens j'ai une question de base.

J'ai acheté une plaque à induction qui doit être branché sur un 32A.
Je l'ai mise sur un 16A

J'ai allumé la plaque et poussé tous les feux en booster.
Rien n'a sauté

Par contre j'avais mis de l'eau dans mes plats et ça a mis une plombe à faire bouillir l'eau.
Alors que l'induction c'est censé être une chauffe ultra rapide (surtout que là j'ai acheté une plaque ultra haut de gamme en induction)

Question :
Est-ce que le fait qu'elle soit sur un 16A joue sur la puissance de chauffe ?
Si oui
Est-ce que je peux brancher ma plaque sur le 32A de mon four ?
Si oui
Est-ce que ça va tout faire sauter si j'utilise mon four et ma plaque en même temps ?

Merci les électriciens :bisous:

[leatherface666]

alors pour une reponse de base


un coupe circuit de 16A ne laisse passer que 16A donc si tu as besoin de 32 .....bah tu les auras pas donc ca chauffe moins


2eme chose
C est logiquement des lignes direct c est a dire 1 prise unique pour ce genre d appareil
seche linge , lave linge, lave vaisselle, four ....


donc te repiquer sur la prise 32A existente ...en tehorie OUI
dans la pratique NON

de faire marcher les 2 ensemble .......ca vas peter
parceque tu vas tirer plus de 32 ensemble

deuxieme chose si tu repasse une ligne 32A c est du 6mmcarre

voilou

[Sulf']

Tain fait chier, j'en ai ras le cul de ces travaux entre la plomberie et l'électricité, je me fais chier comme un rat mort.

Pour tous les câblages que j'ai remis chez moué, j'ai mis du fil pour du 32A (du 2,5), donc si je fais passer mon fusible de 16A en 32, la vie est belle ?

Mais sinon pourquoi le 16A ne saute pas et que si je mets les deux sur le 32A ça devrait péter ?

En tout cas merci beaucoup pour ta réponse rapide

[leatherface666]

2 chose
ta plaque a induction elle necessite Xwatt pour marcher

ton four c est de la chaleur tournante
donc un moteur donc lui a plein regime il vas pomper ce qui est inscrit sur l embalage admettons
4Kw
donc 4000/220=19A

donc ca vas faire peter un disjoncteur de 16A.....sauf si tu passe en 32 ( car a l epoque les 20/25A n existais pas ou n etait pas courant ....)

mais qui dit 32A dit forcement 6carre en section de files

donc si tu mets une plaque de cuisson de 3000w par exemple + un four de 4kw ca te fais 7000w sur le meme disjoncteur sa te fais 32 ampere



apres pour ta plaque elle peut fonctionner de maniere a ce qu elle pompe seulement ce que le coupe circuit laisse passer


donc si c est 16A elle ne laissera passer 3500W
donc ta plaque n auras pas la puissance necessaire pour pouvoir fonctionner a plein regime ( attention ce n est pas un moteur ...donc il ne tournera a fond ...il tournera a bas regime on vas dire...!!)


maintenant
il faut bien suivre les conseil constructeur pour pas etre embete
cordialement
frederic
