Aide Namco Bandai Bana passport

#1 Message par Lorenzo2mars »

Salut la team, j'essaie de trouver le pinout du lecteur de carte présent sur les bornes Namco Grigio (et autres).
J'ai un type x4 custom dessus et forcément le lecteur ne s'allume pas puisque non connecté à un système Namco (ES3 par exemple).

J'aimerais l'allumer pour l'esthétique de la borne mais j'ai un connecteur 7 pins : marron / rouge / orange / jaune / vert / bleu / noir dont je ne trouve pas le pinout.

L'idée c'est de me piquer sur le 12v pour au moins l'allumer mais j'aimerais déjà être sur que c'est du 12 et surtout pas y aller à l'aveugle sur les pins.

Si quelqu'un a une piste ! Bon WE :p:
insta : 15k_arcade

une partie de ma gameroom : https://www.youtube.com/watch?v=P3T4-600WhI&t=4s

Avatar de l’utilisateur
Sukebe
stick de plomb
Messages : 83
Inscription : 11 sept. 2014, 08:00

Re: Aide Namco Bandai Bana passport

#2 Message par Sukebe »

Salut,

tu as surement déjà vu tout ça mais on sait jamais.

Sur Arcade-project un gars confirme que ces leds sont bien alimenter en 12V contrairement à ceux du panel qui sont en 24V
https://www.arcade-projects.com/threads ... ers.12753/

Pour le pinout tu as regarder le Wiring Diagram dans le manuel du Noir cab ? (la borne Maximum Tune 5 à aussi ce lecteur)
https://wiki.hfsplay.fr/doku.php?id=bor ... cabinet_hd

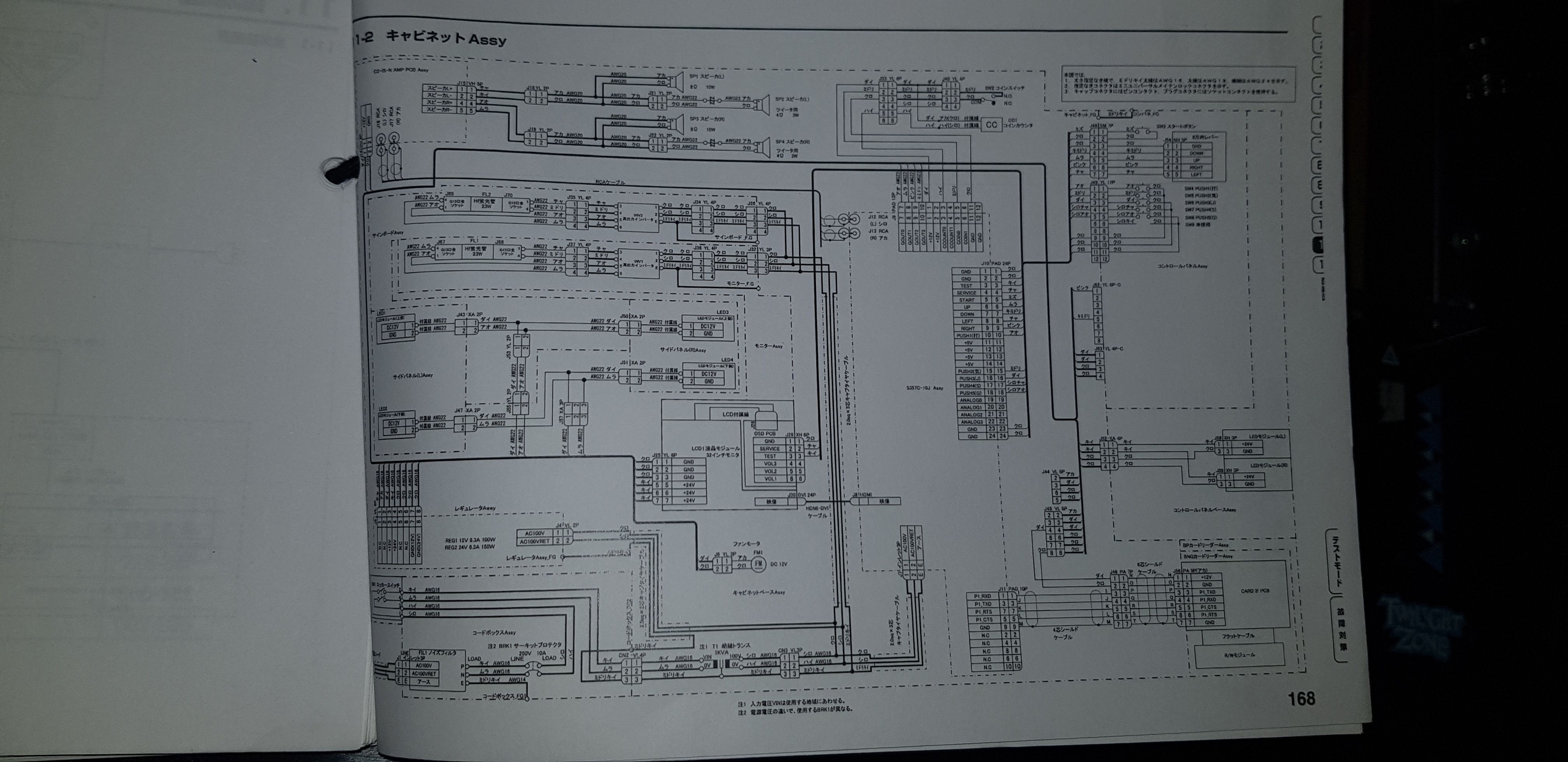

Voici un screen du Wiring Diagram du Blanc Cabinet elle à aussi le Bana passport
A voir si c'est ce que tu cherche mais les initial BP ont l'aire de correspondre avec Bana passport
https://zupimages.net/up/24/04/iv6l.jpg

Avatar de l’utilisateur
Lorenzo2mars
Stick marseillais
Messages : 6128
Inscription : 19 nov. 2011, 16:03
Localisation : Planète Mars

Re: Aide Namco Bandai Bana passport

#3 Message par Lorenzo2mars »

Sukebe a écrit : 28 janv. 2024, 20:03 Salut,

tu as surement déjà vu tout ça mais on sait jamais.

Sur Arcade-project un gars confirme que ces leds sont bien alimenter en 12V contrairement à ceux du panel qui sont en 24V
https://www.arcade-projects.com/threads ... ers.12753/

Pour le pinout tu as regarder le Wiring Diagram dans le manuel du Noir cab ? (la borne Maximum Tune 5 à aussi ce lecteur)
https://wiki.hfsplay.fr/doku.php?id=bor ... cabinet_hd

Voici un screen du Wiring Diagram du Blanc Cabinet elle à aussi le Bana passport
A voir si c'est ce que tu cherche mais les initial BP ont l'aire de correspondre avec Bana passport
https://zupimages.net/up/24/04/iv6l.jpg

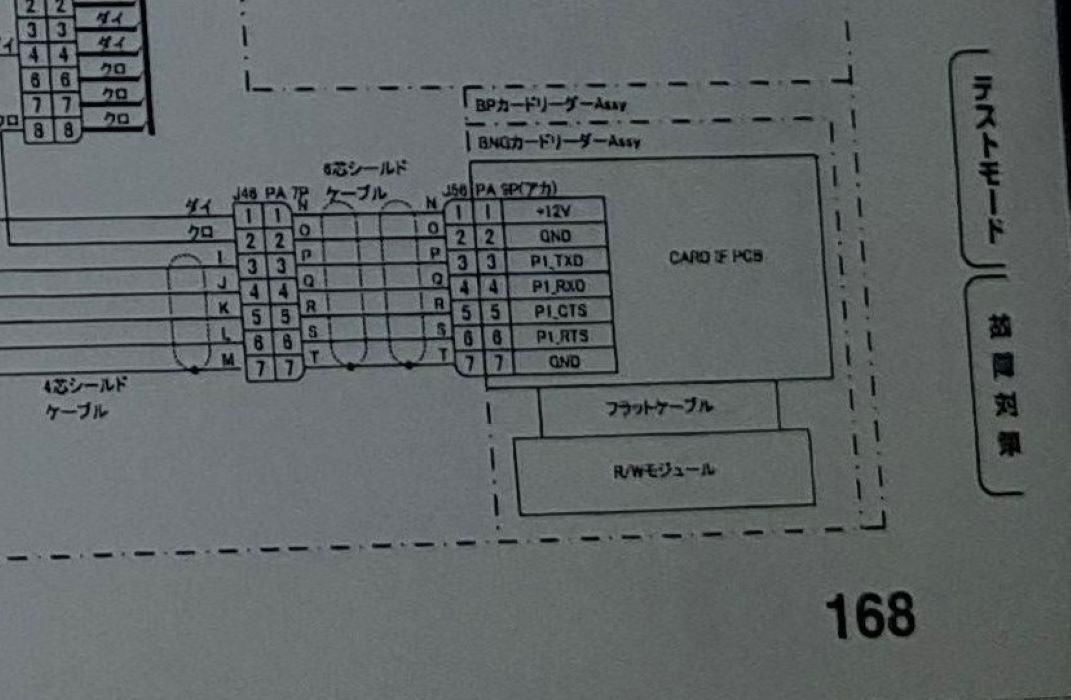

Salut et merci pour ton aide. Oui ce diagramme est ok. Le 12v c'est le rouge sur le connecteur et la masse le marron.
@Inusuke m'a déjà dépanné ce matin ^^

Merci les gars !
insta : 15k_arcade

une partie de ma gameroom : https://www.youtube.com/watch?v=P3T4-600WhI&t=4s
